HVC1160加工中心機體采用油水分離設計。在機體結構上運用了兩條回路的設計方案，第一回路是：油路所產生的廢油，通過固定道路，回到指定位置進行收集，集中處理，防止產生的廢油對切削液的二次污染。第二回路是：機體是設計的切削液引流回路，引導切削液通過在機體上的固定回路，回到水箱。油水分離兩條回路設計方案，最大限度的減少了油與切屑液的浪費，同時又避免了機床對環境的污染。

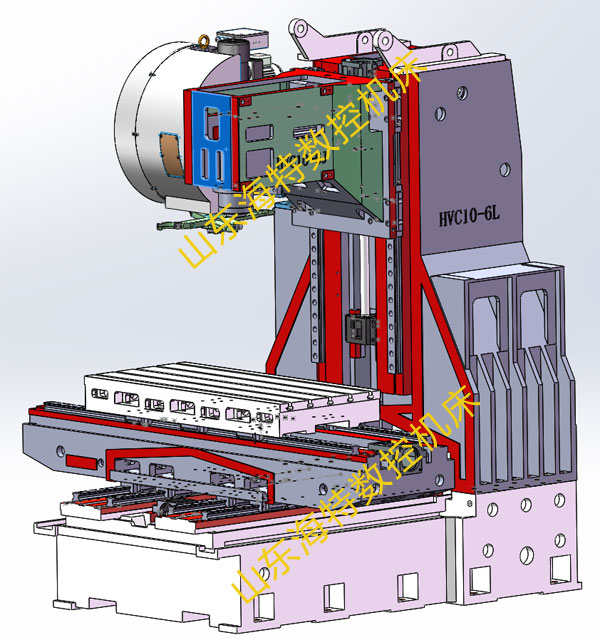

HVC1160加工中心鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。寬實的機床底座，機體立柱采“寶塔形堆積”結構，符合材料力學的先進設計理念，可確保加工時的重負載與高速運動時產生的震動，既能提高加工效率，又能提高刀具的使用壽命。

HVC1160加工中心X軸采用兩條45mm滾柱重載強力線軌，六滑座設計結構，可成倍增加線軌與滑座的接觸面積，且工作臺采用復合型工作臺，除能增加工作臺的強度意外，又能最大限度的減少滑座的固定螺栓對工作臺精度的干涉。
Y軸采用四條線軌45mm線軌，八滑座設計結構，采用兩條主承載軌道、兩條支撐軌道方案。兩條主承載軌道只保證運動的精度與負載，兩臺支撐軌道只保證支撐作用，并采用獨特的安裝工藝，克服了多條線軌安裝帶來的積累誤差對線軌精度與使用壽命的影響。
Z軸采用了條55mm滾柱重載強力線軌，四滑座設計結構，并加大與加寬滑座，是接觸面積更大，提高了Z軸的整體剛性。
HVC1160加工中心參數

項目名稱	單位	HVC1160
X、Y、Z坐標行程	mm	1100*600*600
主軸端面到工作臺距離	mm	120-720
主軸中心到Z向?qū)к壝婢嚯x	mm	675
X、Y、Z切削速度	mm/min	1～6000 /10000
工作臺規格（長×寬）	mm	1200*600
最大載重	kg	900
T型槽（槽數×槽寬×槽距）	mm	5*18*120
快速位移	m/min	24/36
主軸轉速范圍	r/min	50-8000
主軸錐孔	type	BT40-150
刀具數量	把	24
主軸電機	kW	11/15
X、Y、Z伺服電機	kw	bis22/3000
定位精度	mm	300/+0.005
重復定位精度	mm	300/+0.003
數控系統		FANUC/西門子
使用源氣壓力	MPa	0.8
電器容量	kW	25-30
機床輪廓尺寸（L×W×H）	mm	3450x2355x2485
機床重量	T	8.6
