銑削加工是機械加工中*常用的加工方法之一，它主要包括平面銑削和輪廓銑削，也可以對零件進行鉆、擴、鉸、鏜及螺紋加工等。數控銑削主要適合于下列幾類零件的加工:

　　1、平面類零件

　　平面類零件是指加工面平行或垂直于水平面，以及加工面與水平面的夾角為一定值的零件，這類加工面可展開為平面。

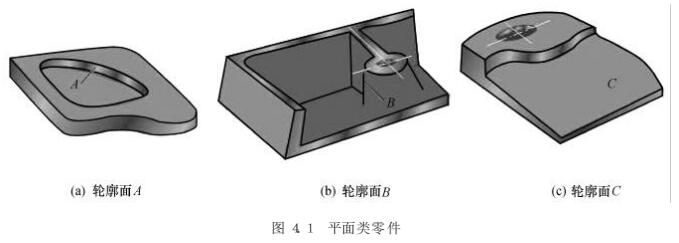

　　圖4-1所示的三個零件均為平面類零件。其中，曲線輪廓面A垂直于水平面，可采用圓柱立銑刀加工。凸臺側面B與水平而成一定角度，這類加工面可以采用專用的角度成型銑刀來加工。對于斜面C當工件尺寸不大時，可用斜板墊平后加工;當工件尺寸很大，斜面坡度又較小時，也常用行切加工法加工，這時會在加工面上留下進刀時的刀鋒殘留痕跡，要用鉗修方法加以清除。

　　2、直紋曲面類零件

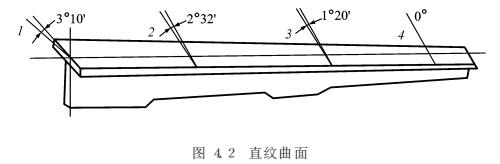

　　直紋曲面類零件是指由直線依某種規律移動所產生的曲面類零件。如圖4.2所示零件的加工面就是一種直紋曲面，當直紋曲面從截面1至截面2變化時，其與水平面間的夾角從3°10'均勻變化為2°32'，從截面3到截面4時，又均勻變化為1°20'，*后到截面4,斜角均勻變化為0.直紋曲面類零件的加工面不能展開為平面。

　　當采用四坐標或五坐標數控銑床加工直紋曲面類零件時，加工面與銑刀圓周接觸的瞬間為一條直線。這類零件也可在三坐標數控銑床上采用行切加工法實現近似加工。

　　3.立體曲面類零件

　　加工面為空間曲面的零件稱為立體曲面類零件.這類零件的加工面不能展成平面，一般使用球頭銑刀切削，加工面與銑刀始終為點接觸，若采用其他刀具加工，易于產生干涉而銑傷鄰近表面。加工立體曲面類零件一般使用三坐標數控銑床，采用以下兩種加工方法:

　　(1)行切加工法

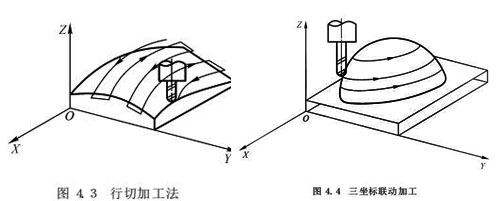

　　采用三坐標數控銑床進行二軸半坐標控制加工，即行切加工法。如圖4. 3所示，球頭銑刀沿XY平面的曲線進行直線插補加工，當一段曲線加工完后.沿X方向進給AX再加工相鄰的另一曲線.如此依次用平面曲線來逼近整個曲面。相鄰兩曲線間的距離AX應根據表面粗糙度的要求及球頭銑刀的半徑

　　選取。球頭銑刀的球半徑應盡可能選得大一些，以增加刀具剛度.提高散熱性，降低表面粗糙度值.加工凹圓弧時的銑刀球頭半徑必須小于被加工曲面的*小曲率半徑。

　?。?)三坐標聯動加工

　　采用三坐標數控銑床三軸聯動加工，即進行空間直線插補。如半球形，可用行切加工法加工，也可用三坐標聯動的方法加工。這時，數控銑床用X,Y,Z三坐標聯動的空間直線插補，實現球面加工，如圖4.4所示。
